Timecube Gehäuse

Das Projekt hat einen Namen: TimeCube

(ja, der Name ist geklaut , aber sehr passend!)

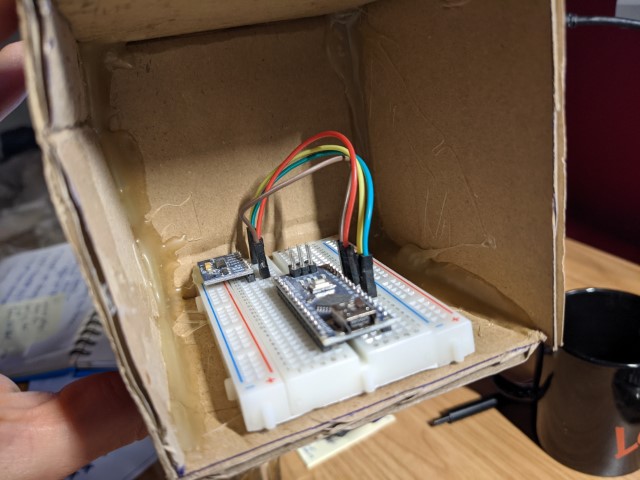

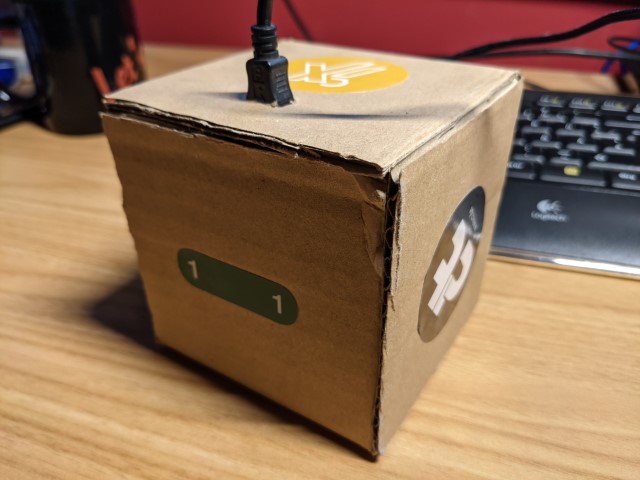

Und der TimeCube sieht jetzt mit einem provisorischen Gehäuse auch wie ein Cube aus.

Das Gehäuse ist aus Pappe ausgeschnitten und mit Heisklebepistole verklebt.

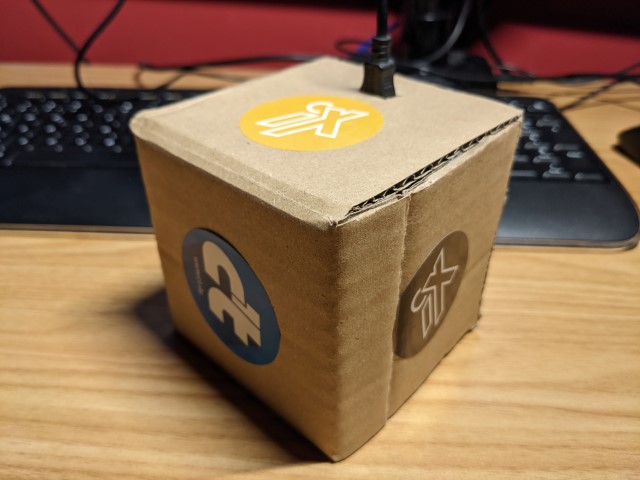

Die Seiten sind mit Aufklebern "verziehrt", um besser zu erkennen, auf welche Seite der Würfel liegt. (später soll ja jede Seite quasi ein Projekt representieren)







GY-291 ADXL345 3-Achsen Gyroskop

Ich glaube , ich habe den QMC5883 geschrottet. Als Ersatz günstig via Amazon zwei GY-291 ADXL345 3-Achsen Gyroskop bestellt.

der Kompass liefert Werte ...

... inkl. Richtungsangabe!

Es funktioniert also erst einmal.

Das Beispielprogramm ist von hier: https://github.com/mprograms/QMC5883LCompass

Die Lib muss in der Arduino IDE über das Menü: Tools/Manage Libraries ... importiert werden.

#include <QMC5883LCompass.h>

QMC5883LCompass compass;

void setup() {

Serial.begin(9600);

compass.init();

}

void loop() {

int x, y, z, a, b;

char myArray[3];

compass.read();

x = compass.getX();

y = compass.getY();

z = compass.getZ();

a = compass.getAzimuth();

b = compass.getBearing(a);

compass.getDirection(myArray, a);

Serial.print("X: ");

Serial.print(x);

Serial.print(" Y: ");

Serial.print(y);

Serial.print(" Z: ");

Serial.print(z);

Serial.print(" Azimuth: ");

Serial.print(a);

Serial.print(" Bearing: ");

Serial.print(b);

Serial.print(" Direction: ");

Serial.print(myArray[0]);

Serial.print(myArray[1]);

Serial.print(myArray[2]);

Serial.println();

delay(250);

}

erstes Problemchen ...

... der Arduino nimmt kein neues Programm entgegen und blinkt fröhlich vor sich hin!

die IDE meldet:

avrdude: stk500_recv(): programmer is not responding

avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x3a

... und die Lösung ist:

In the Arduino IDE select TOOLS > PROCESSOR > pulldown menu from ATmega328P to "ATmega328P (Old Bootloader)".

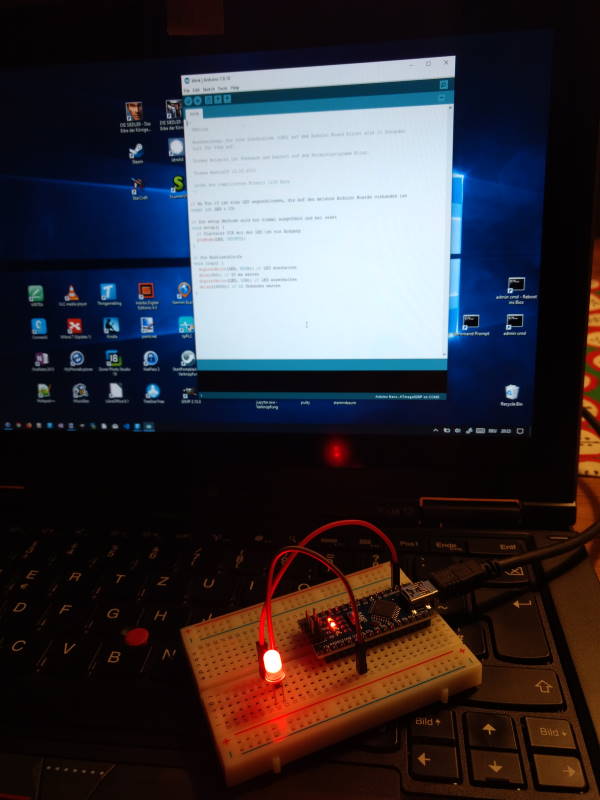

conntected and blink

Teile sind da!

Bestellung ist raus ...

... und die weiteren Bauteile für das neue Projekt "Zeiterfassung":

• GY-271 QMC5883 Kompass-Modul 3-Achsen Magnetometer Sensor Arduino HMC5883L (4,75 €)
• D1 Mini Micro SD Card Karten Shield Erweiterung Wemos Speicher Modul (3,00 €)
• 40p 10cm - Jumper Wire Steckbrücken Steckbrett Kabel (2,39 €)
• Arduino Nano Atmega328P BEREITS GELÖTET verlötet fertig aufgebaut (3,74 €)
• RTC DS3231 I2C Echtzeituhr AT24C32 Real Time Clock Modul Arduino Raspberry Pi (3,40 €)

Ein Bluetooth-Modul habe ich noch nicht mitbestellt. Erst mal sehen, wie weit ich komme.
